Guida all'Installazione della Audio Box XLR: Connessione Bilanciata Singola e Doppia

Guida all'Installazione della Connessione XLR Singola (Non Bilanciata)

Panoramica: Questa guida spiega come installare un connettore XLR non bilanciato sulla tua Audio Box. Segui attentamente questi passaggi per garantire una corretta configurazione.

Parti Incluse:

• Scheda XLR (1)
• Viti (6)
• Bit a paletta da 13/16”

Strumenti Necessari:

• Trapano
• Cacciavite a croce

Passaggi di Installazione:

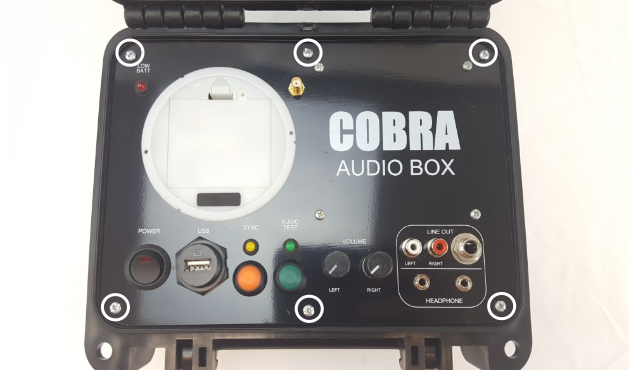

1. Rimuovere la Piastra Frontale: Utilizzando un cacciavite a croce, rimuovi le sei viti che fissano la piastra frontale della Audio Box. Solleva la piastra frontale dall'unità.

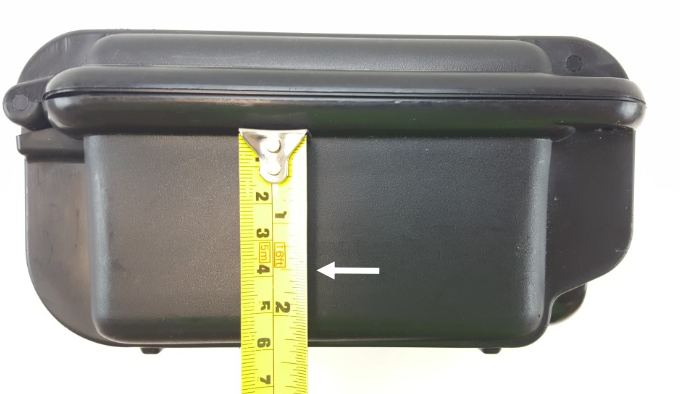

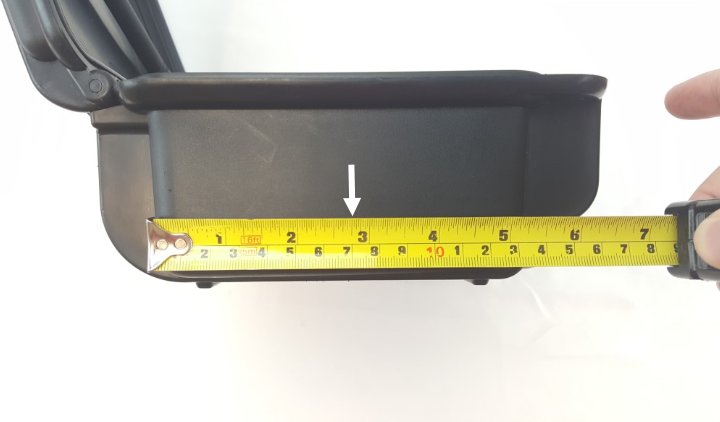

2. Segna il Punto di Foratura: Misura 2 3/4" dal bordo sinistro e 1 1/2" verso l'alto dal bordo inferiore della Audio Box. Segna questo punto con una matita.

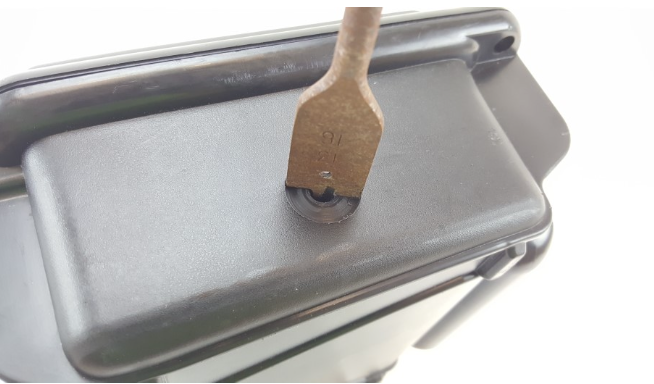

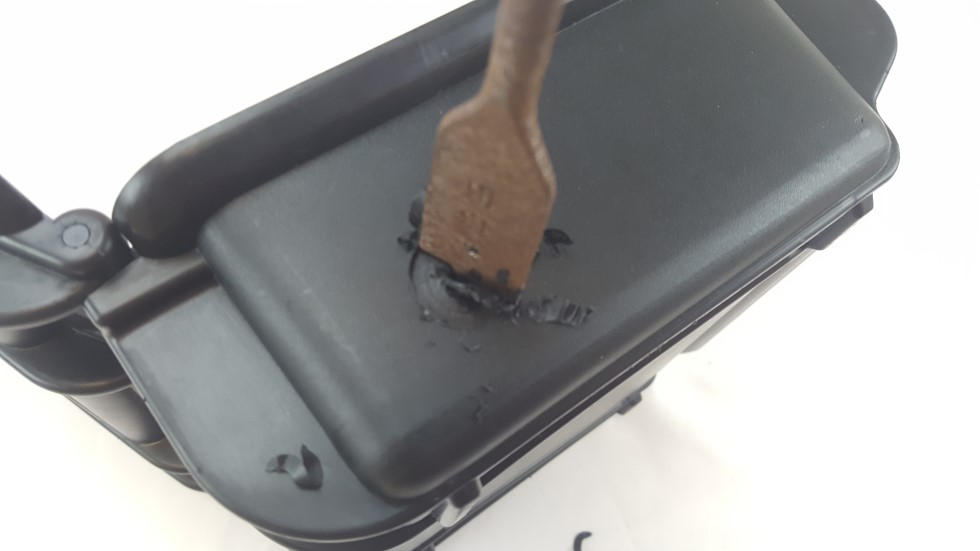

3. Praticare il Foro: Utilizzando un trapano con il bit a paletta da 13/16”, pratica un foro nel punto segnato. Indossa occhiali di sicurezza durante questo passaggio.

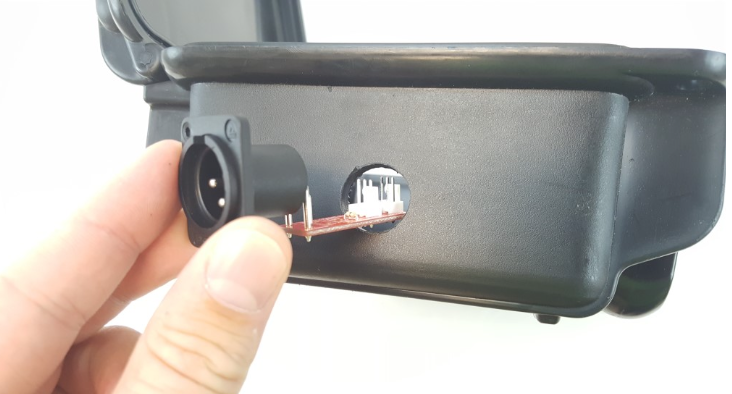

4. Inserire la Scheda XLR: Fai passare la scheda XLR attraverso il foro praticato fino a che non sia a filo con la superficie della Audio Box.

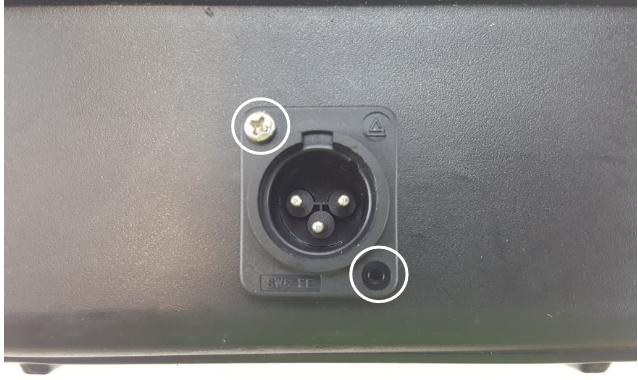

5. Fissare la Scheda XLR: Fissa la scheda XLR con le viti fornite nelle posizioni in alto a sinistra e in basso a destra utilizzando il trapano.

6. Collegare i Cavi:

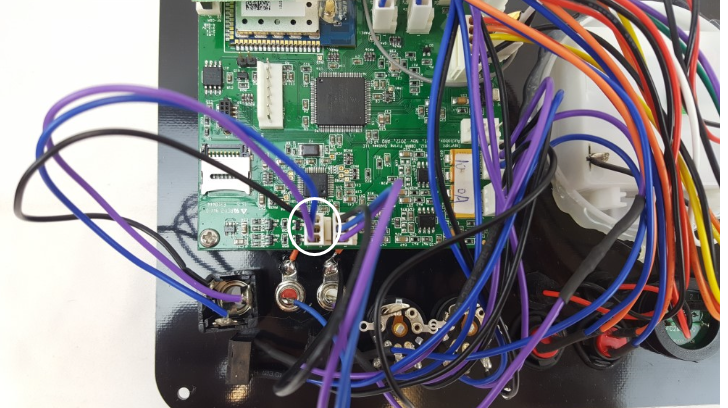

   • Trova e scollega il cavo J5 dalla Audio Box.
   • Collega il cavo XLR a J5 e alla porta CN2 sulla scheda XLR.
   • Collega il cavo J5 originale alla porta CN3 sulla scheda XLR.

7. Rimontare la Piastra Frontale: Posiziona di nuovo la piastra frontale sulla Audio Box e fissala con le sei viti. Stringi delicatamente per evitare di rovinare le filettature.

Completamento: Il tuo connettore XLR non bilanciato è ora installato e pronto per l'uso.

Guida all'Installazione della Connessione XLR Doppia (Bilanciata Sinistra/Destra)

Panoramica: Questa guida spiega come installare connettori XLR bilanciati doppi (canali sinistro e destro) sulla tua Audio Box.

Parti Incluse:

• Schede XLR doppie (2)
• Viti (6)
• Bit a paletta da 13/16”

Strumenti Necessari:

• Trapano
• Cacciavite a croce

Passaggi di Installazione:

1. Rimuovere la Piastra Frontale: Utilizzando un cacciavite a croce, rimuovi le sei viti dalla piastra frontale della Audio Box e sollevala.

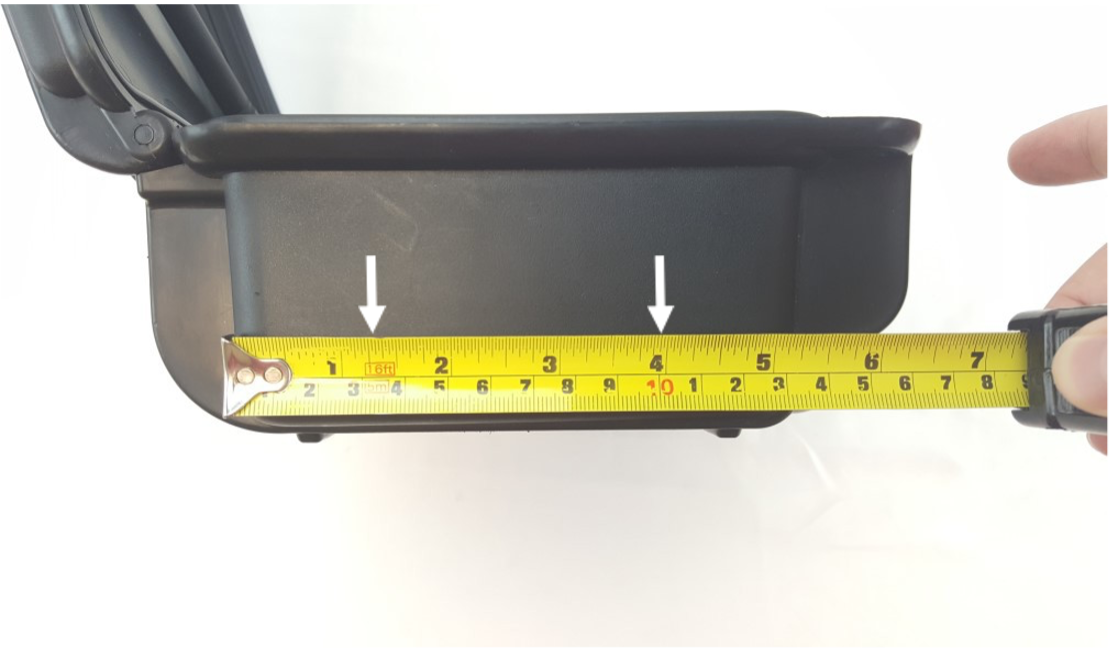

2. Segna i Punti di Foratura: Misura 1 3/8” da entrambi i bordi sinistro e destro della Audio Box, e 1 1/2” verso l'alto dal bordo inferiore. Segna entrambi i punti.

3. Praticare i Fori: Utilizzando il bit a paletta da 13/16”, pratica fori in entrambi i punti segnati. Indossa occhiali di sicurezza.

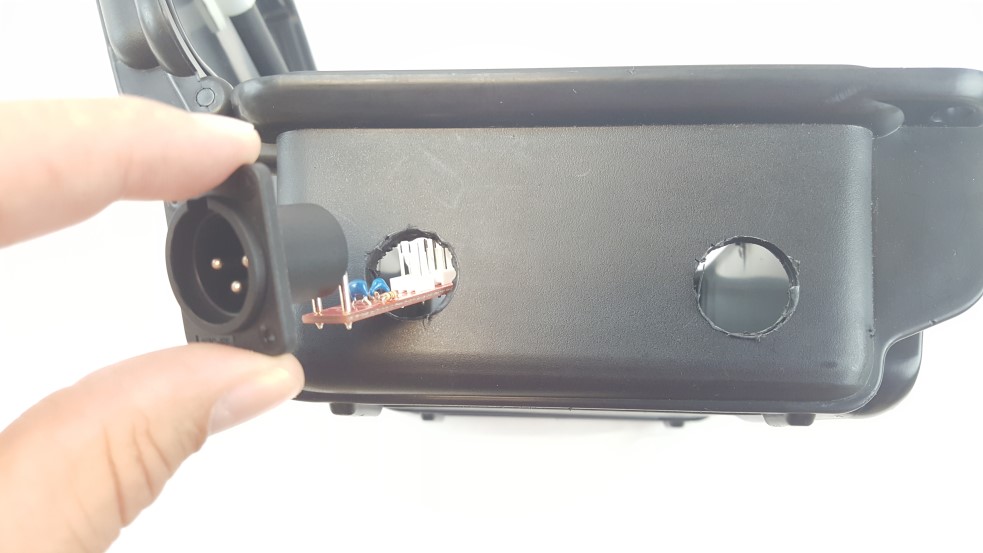

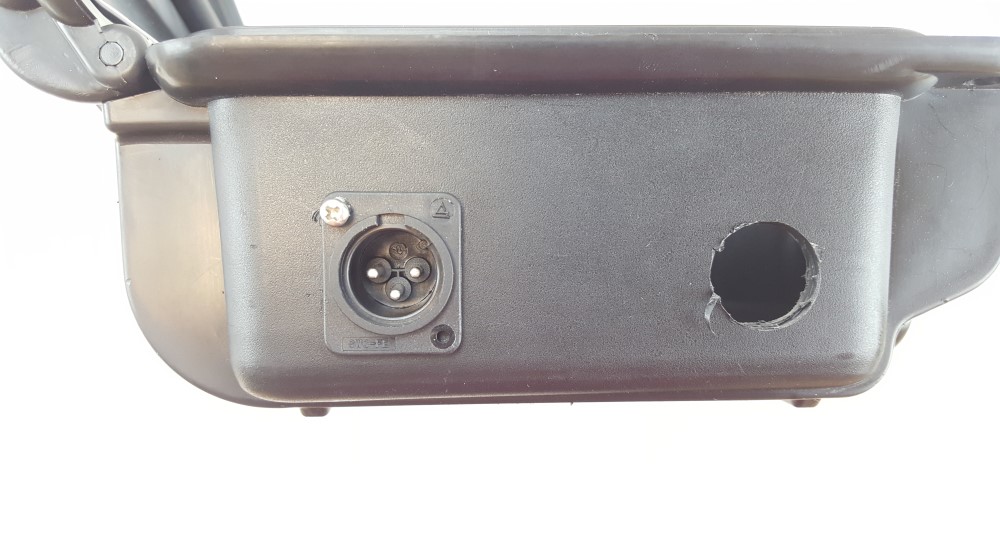

4. Inserire le Schede XLR: Inserisci una scheda XLR in ciascun foro praticato fino a che non siano a filo con la superficie.

5. Fissare le Schede XLR: Fissa ciascuna scheda XLR con le viti nelle posizioni in alto a sinistra e in basso a destra utilizzando il trapano.

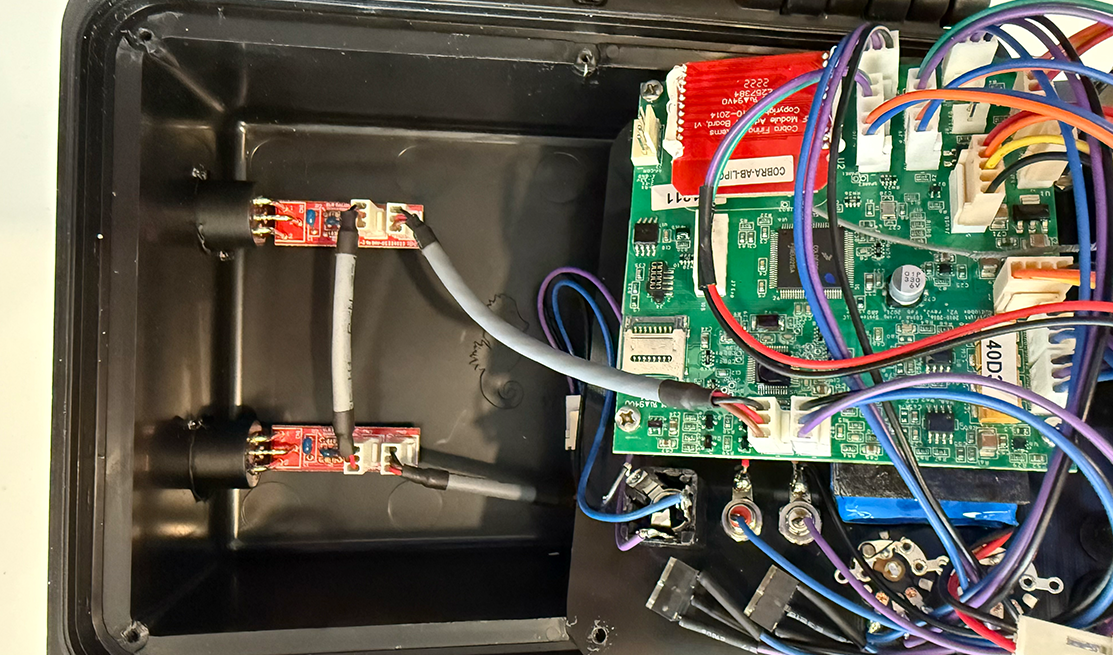

6. Collegare i Cavi:
   • Scollega il cavo J5 dalla Audio Box.

   • Collega questo cavo al connettore XLR maschio su una scheda.
   • Collega il cavo XLR da 6” dalla seconda scheda a J5 sulla Audio Box.

7. Rimontare la Piastra Frontale: Rimetti la piastra frontale e fissala con le sei viti. Stringi delicatamente.

Completamento: I tuoi connettori XLR bilanciati doppi sono ora installati e pronti per l'uso.
